大疆精灵4trk无人机航空摄影测量内业教程

(适用于刚刚接触无人机摄影测量的小白)

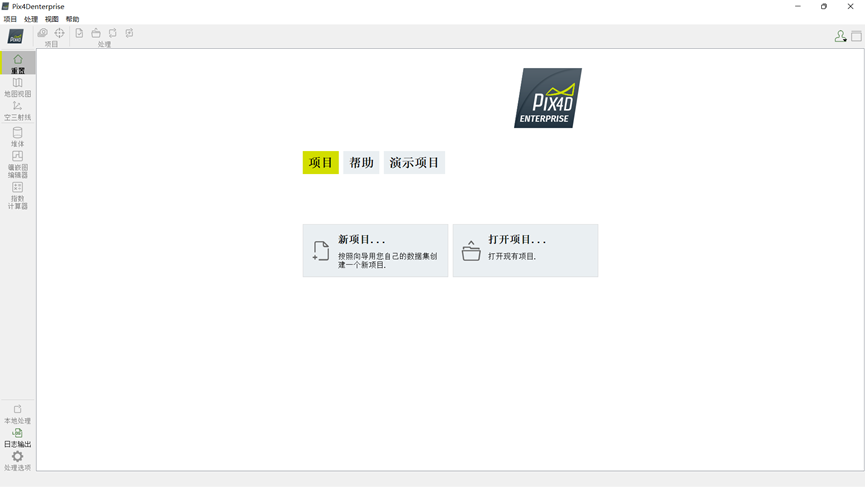

一、打开pix4d软件,如下界面(打开软件时务必断网,正常打开之后可连网)

二、新建项目并导入照片

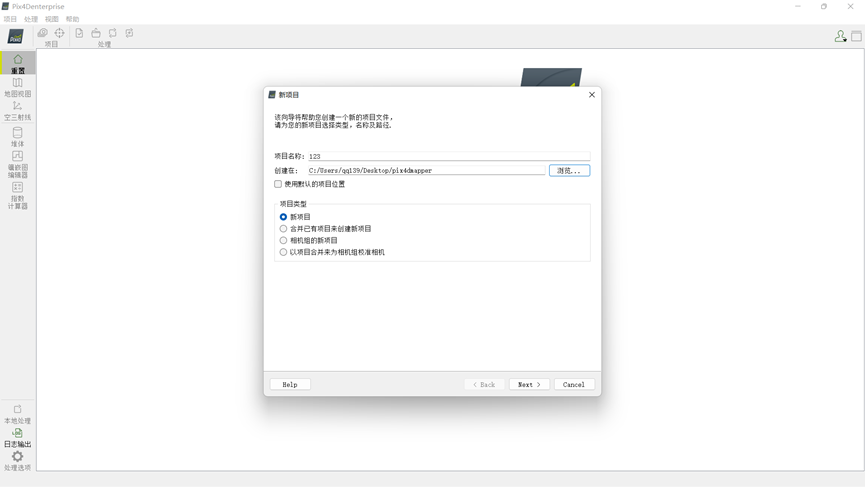

输入项目名称,选择项目保存路径(此路径尽量不要带中文或者特殊字符)

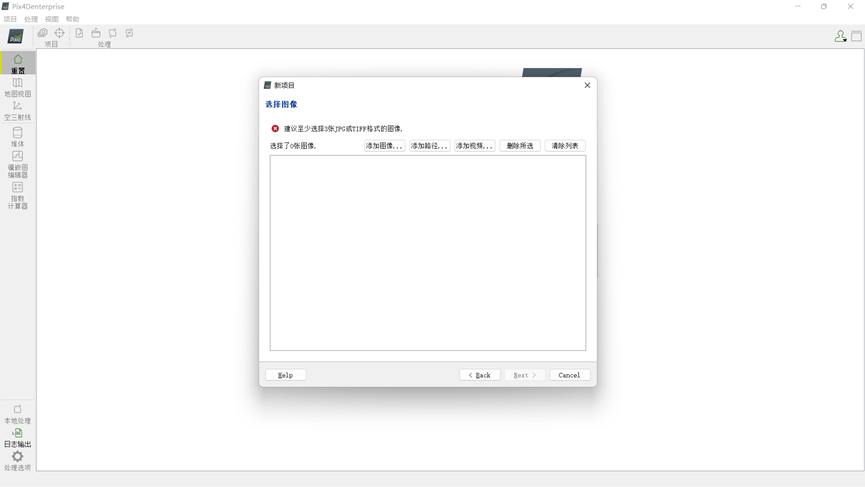

三、点击添加图像,或者点击添加路径都行,此处以添加图像为例,如下

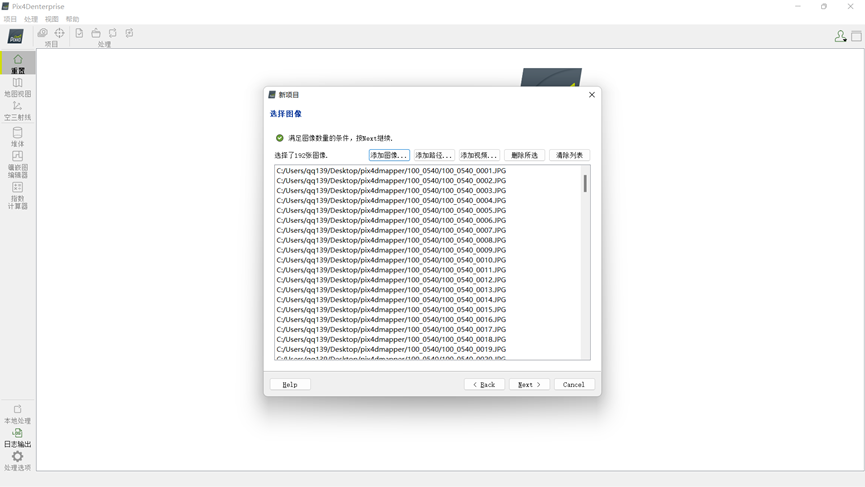

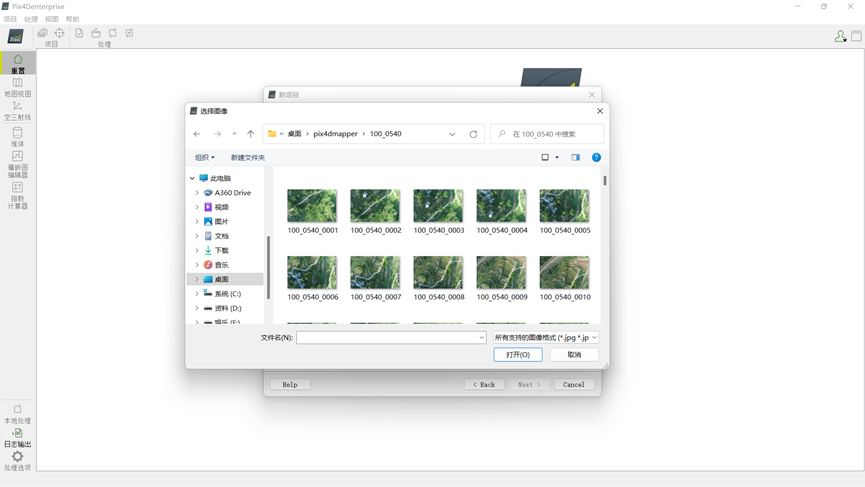

Ctrl+A全选照片,点击打开,如下
点击next

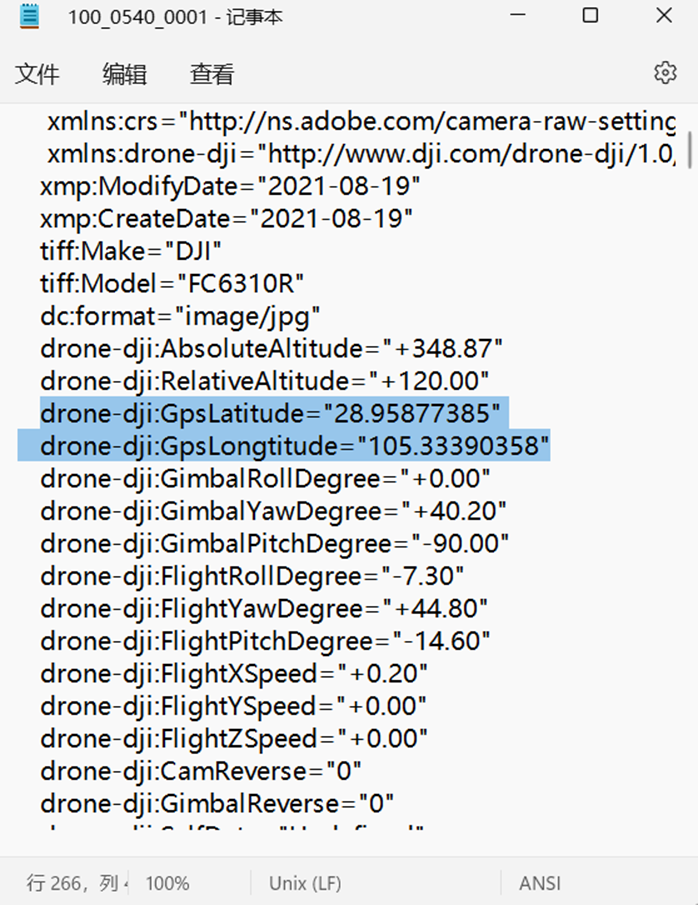

(1)此处尤为重要!  1、基准面为WGS-1984坐标系(大疆精灵4rtk这款飞机已经将每张照片的pos信息写进了照片里面,因此在此步骤中不用单独去导入pos信息),任选一张外业飞行的照片,右键以记事本打开(如下图所示)可以看到此张照片中心点的位置信息(以经纬度十进制显示,如下图标记两行)

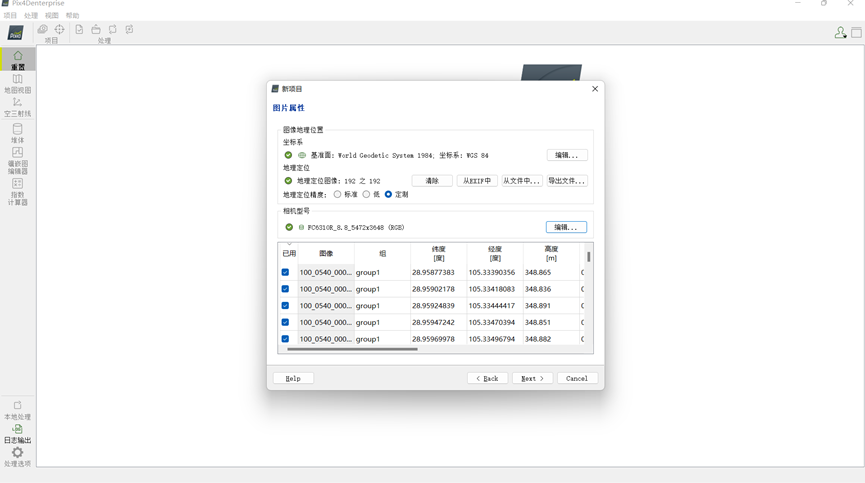

(2)然后拖动下拉列表,检查每张照片是否都有pos信息,确认无误之后点击next(如下图)
四、选择输出坐标系(现在平面坐标系一般是国家2000坐标系)

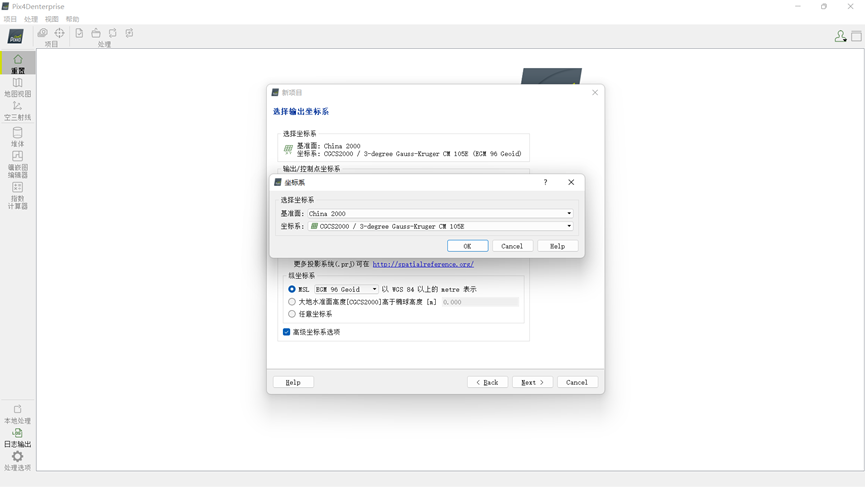

点击已知坐标系,勾选高级坐标系选项,点击从列表,选择想输出的目标坐标系,勾选纵坐标系MSL,如下图所示,然后点击ok,点击next
基准面就是平面坐标系统,坐标系是指项目区所在位置三度带或者六度带(一般为三度带)投影。演示项目为国家2000坐标系,三度带投影,中央子午线为105E,选择对应参数即可.

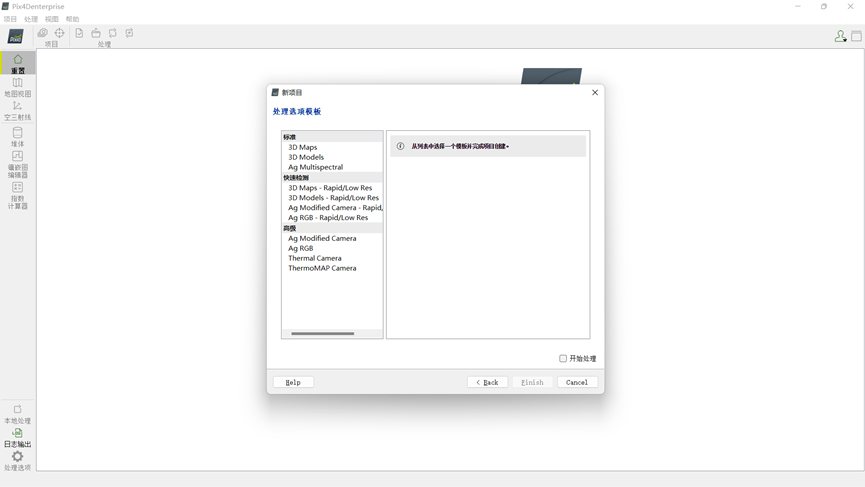

五、选择处理选项模板,一般情况下选择第一个3DMaps,此模板是生产数字正射影像图(dom)和数字高程模型(dsm)点击finsh即可。
六、开始处理

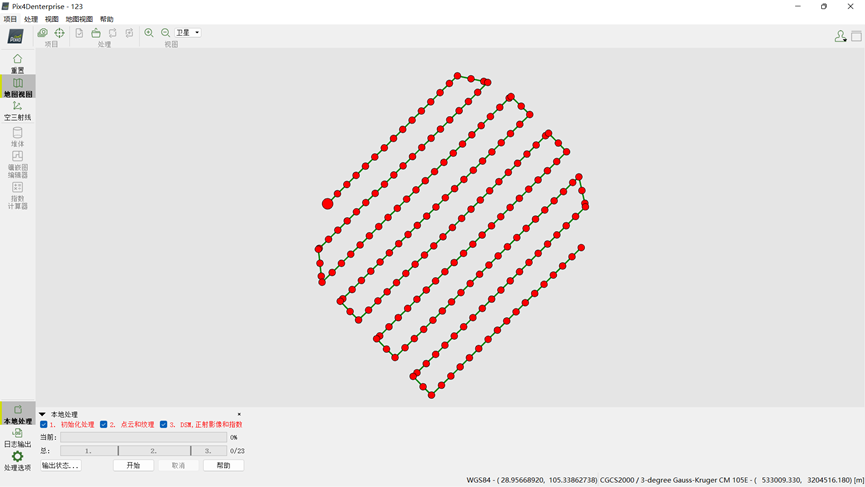

Pix4d分为三个步骤处理,第一步初始化处理为空中三角测量,第二步点云和纹理为提取照片点云,为第三步生成dsm做准备,第三步DSM,正射影像图和指数就是我们所需的成果,点击开始即可。
七、成果

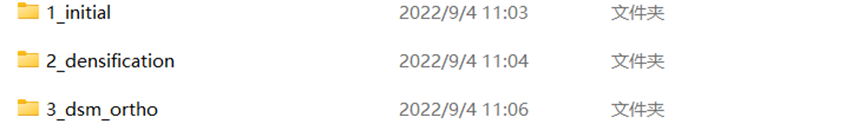

上图中1、2、3分别对应的是pix4d中的第一二三步,我们需要的成果在3_dsm_ortho文件夹中,如下图

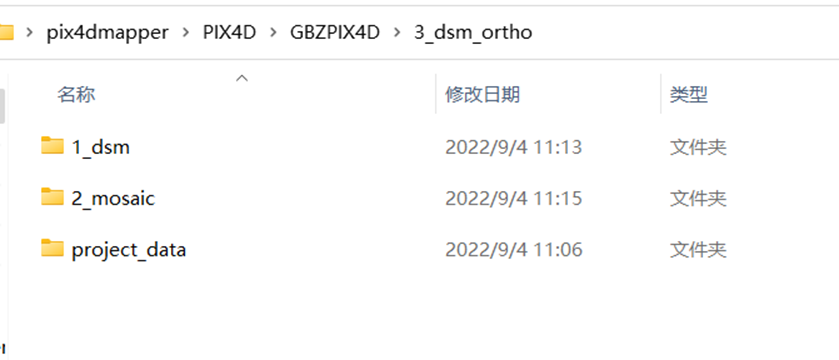

图中1_dsm为数字高程模型,2_mosaic为数字正射影像图
八、测绘成果展示

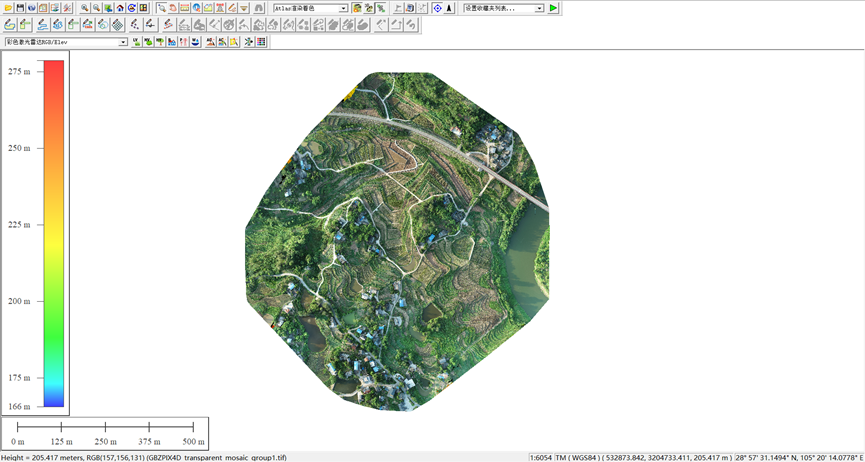

将dsm和dom同时打开之后即可查看当前鼠标位置的平面坐标和高程

注:此教程未包含刺点(添加像控点),因实例未做像控点
